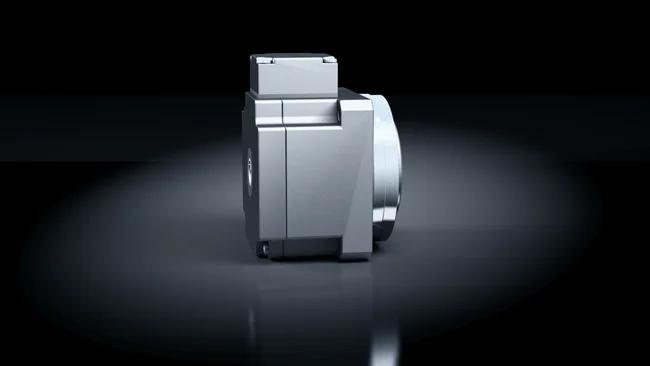

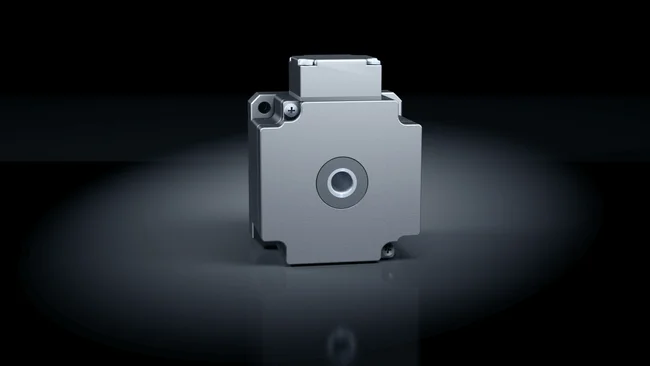

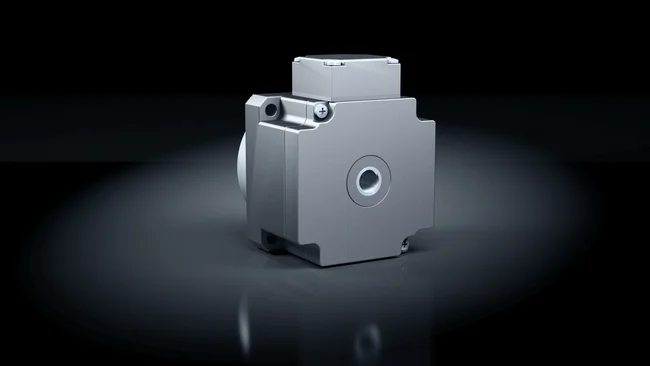

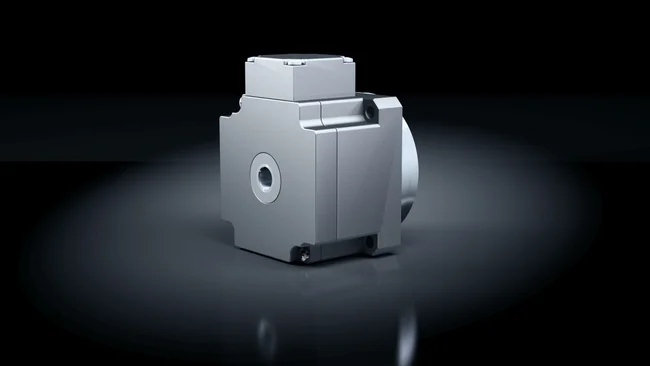

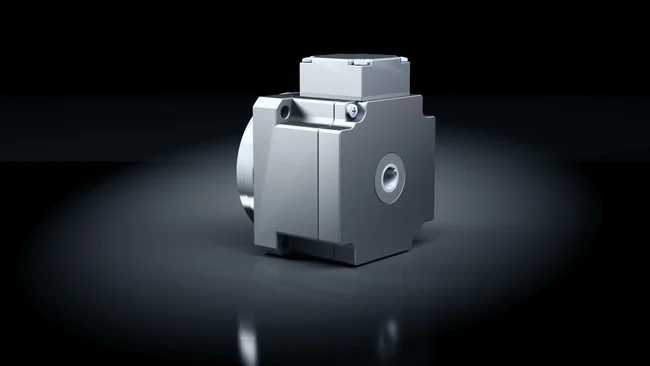

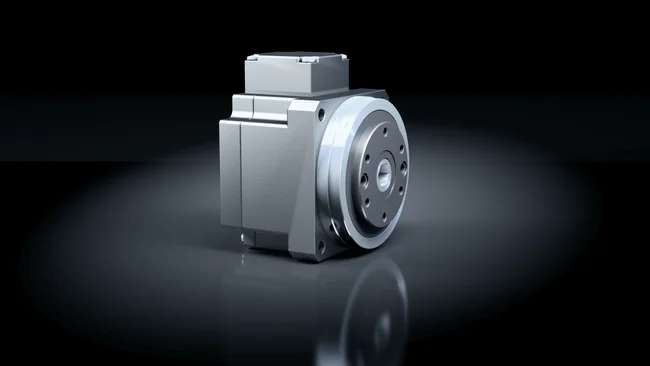

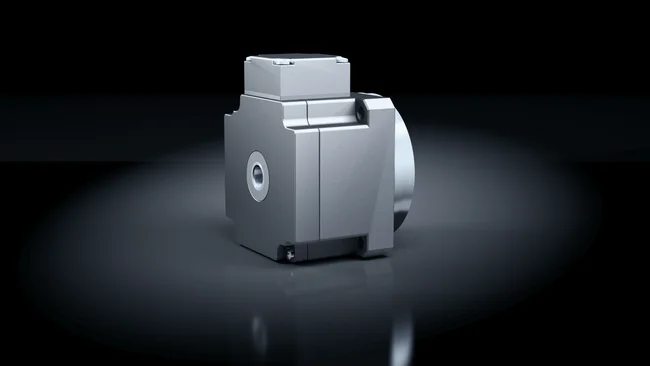

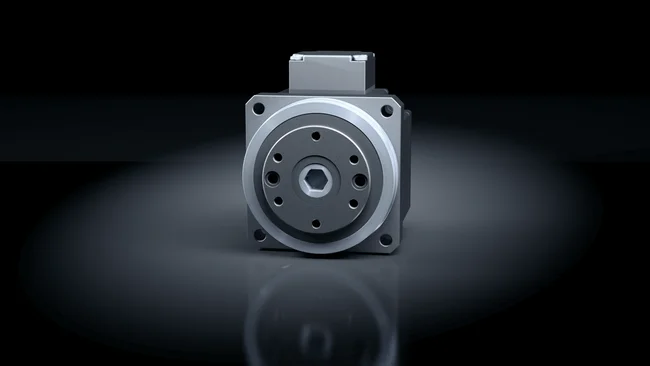

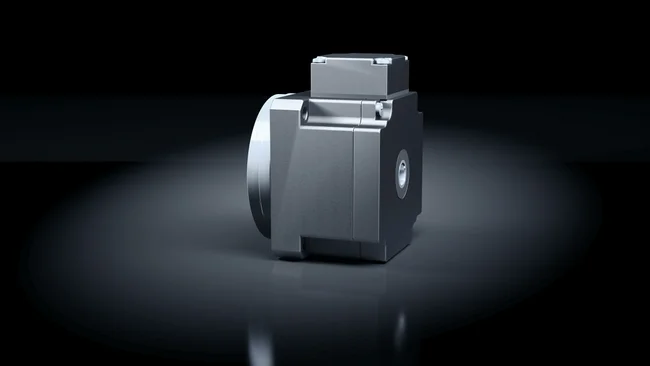

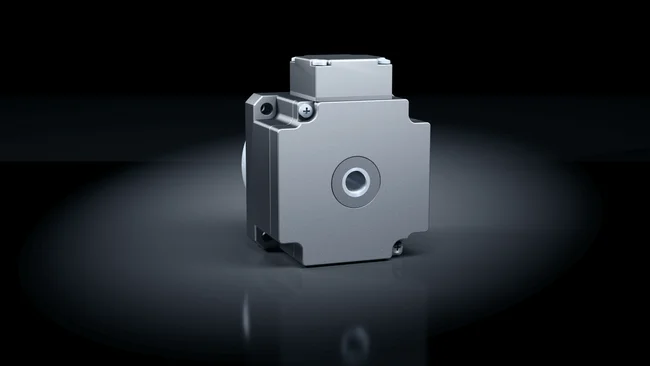

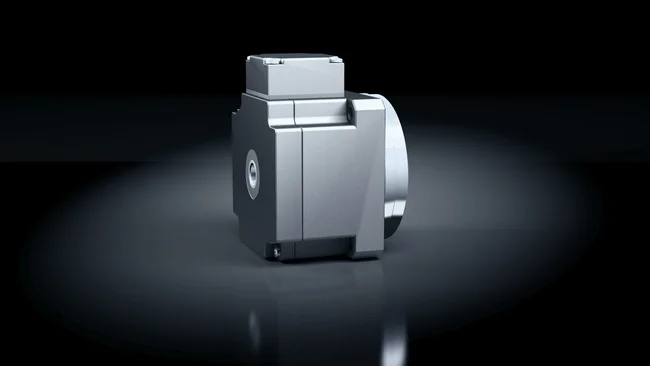

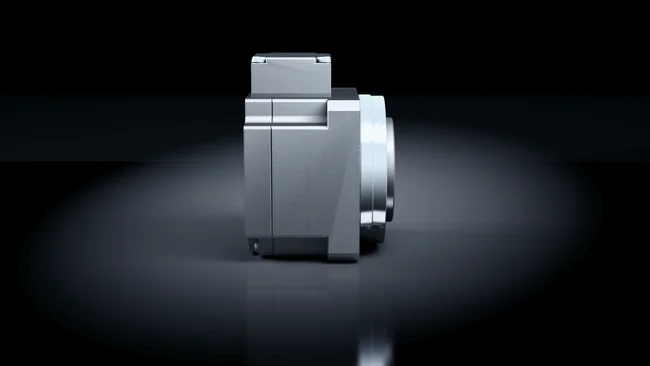

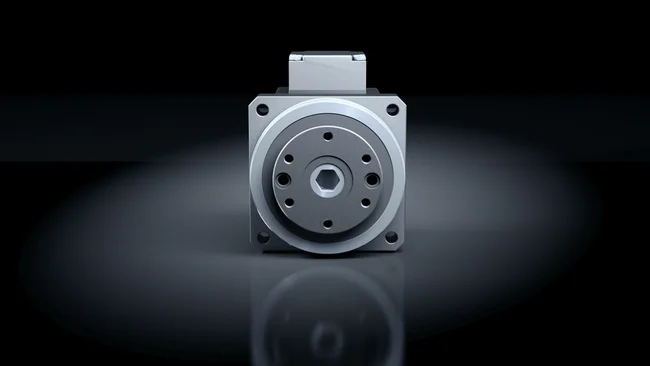

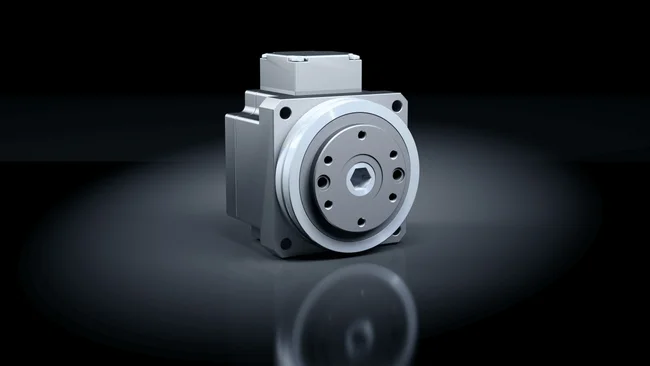

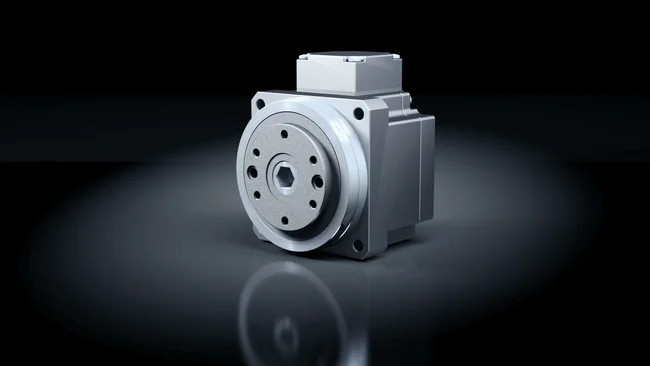

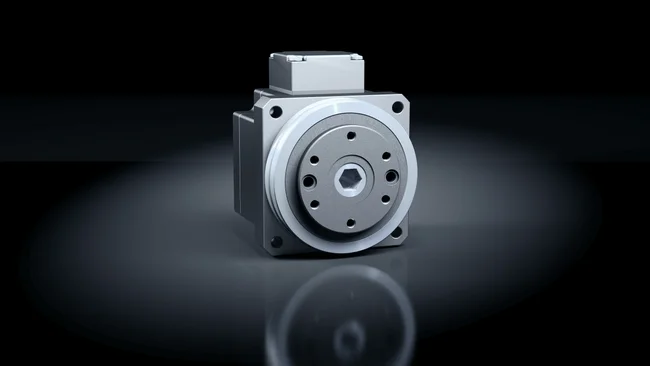

Servoantriebe mit Hohlwelle

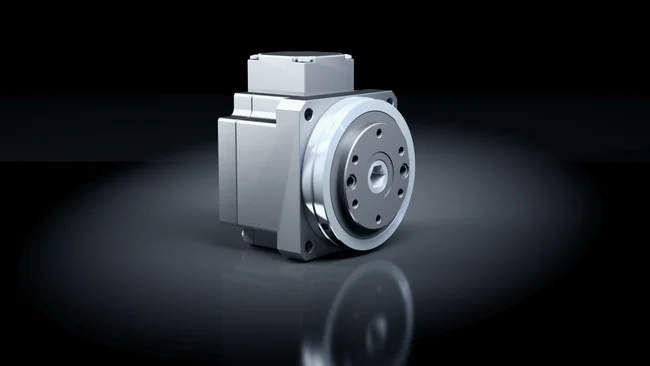

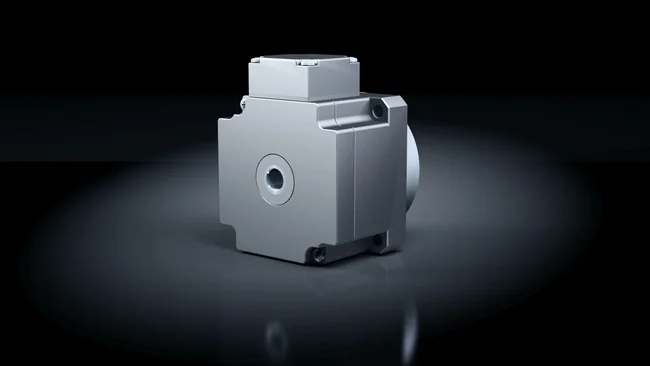

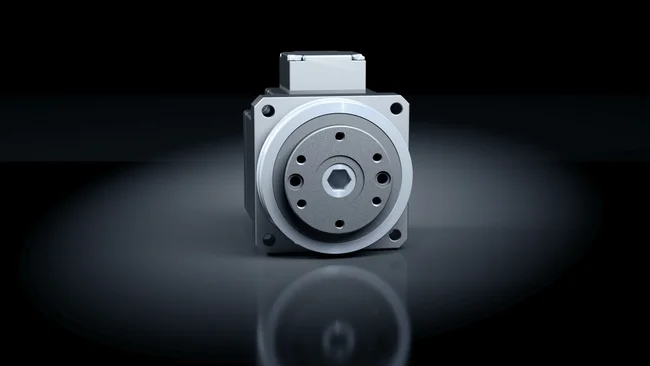

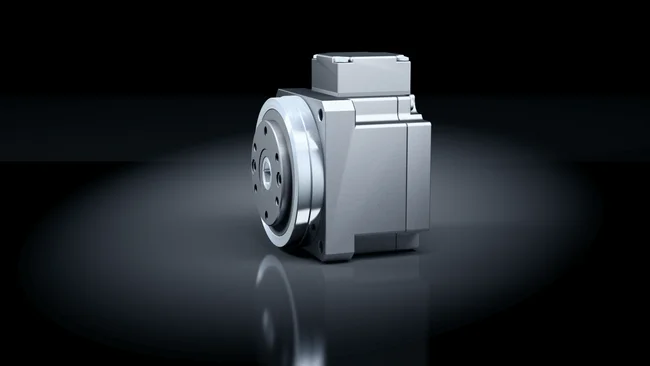

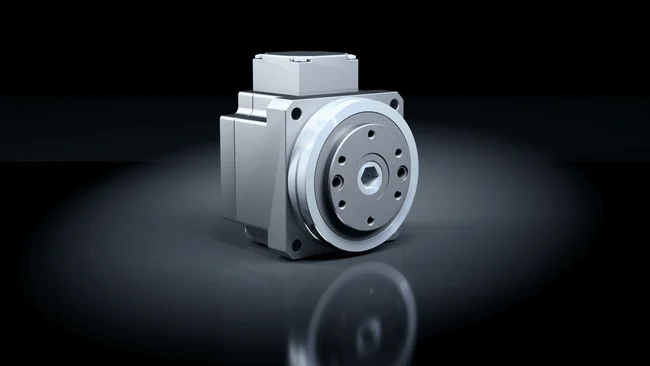

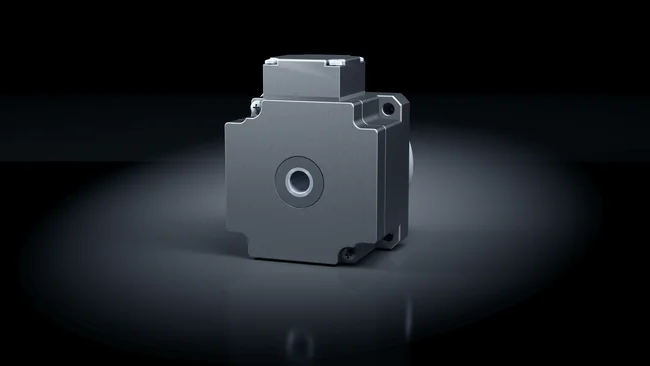

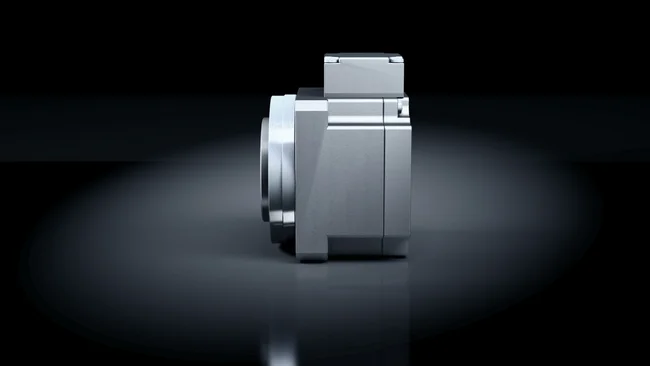

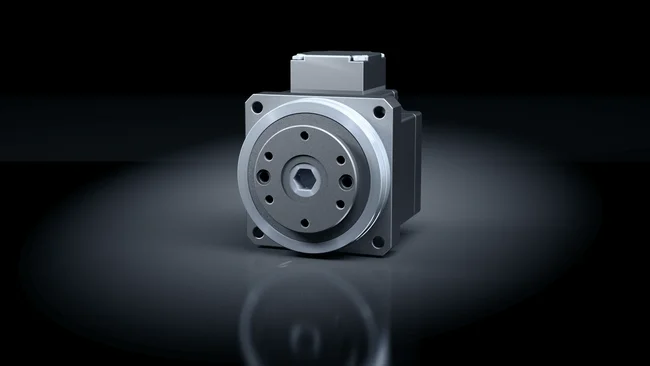

FHA-C Mini
Kompakter Mini-Servoantrieb
-
Max. Drehmoment:
1,8 ... 28 Nm -
Max. Drehzahl:
60 … 200 min-1 -
Kippmoment Abtriebslager:
15 … 75 Nm -
Baugrößen:
8 … 14 -
Untersetzung:
50 … 100 -
Ø Hohlwelle:
6,2 ... 13,5
Kompakter Mini-Servoantrieb

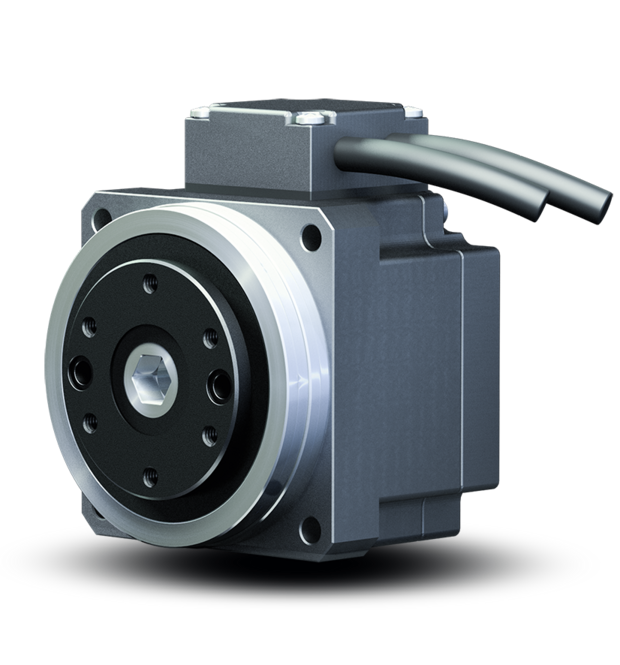

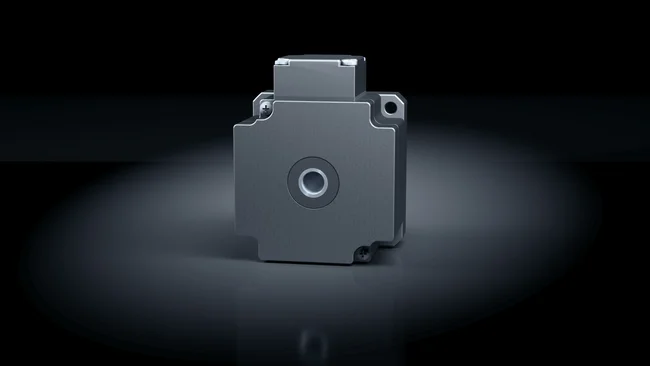

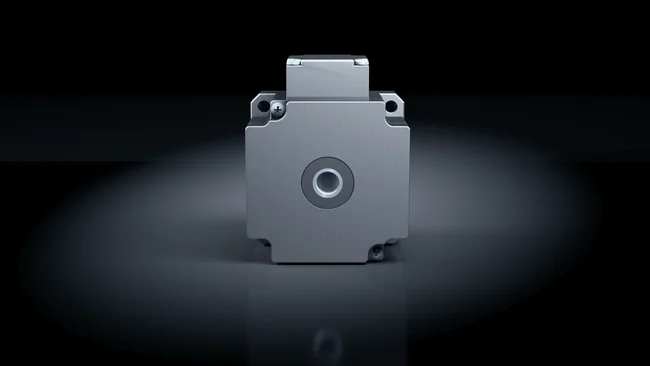

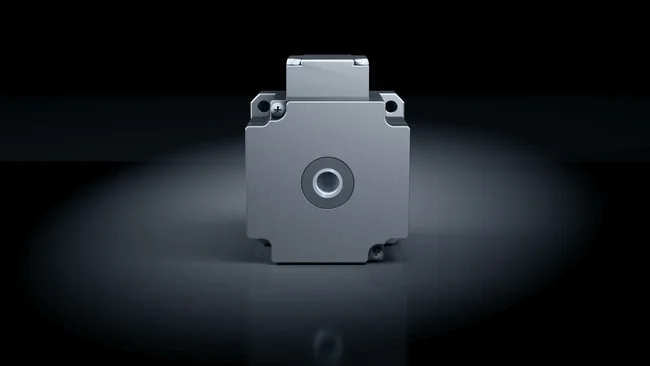

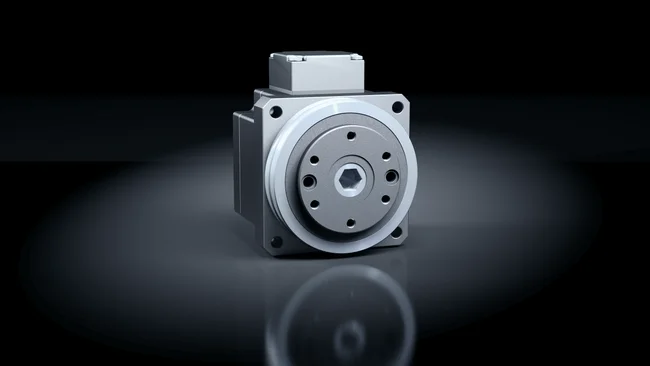

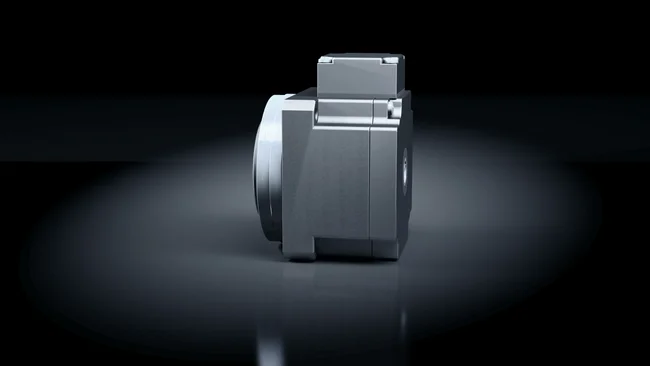

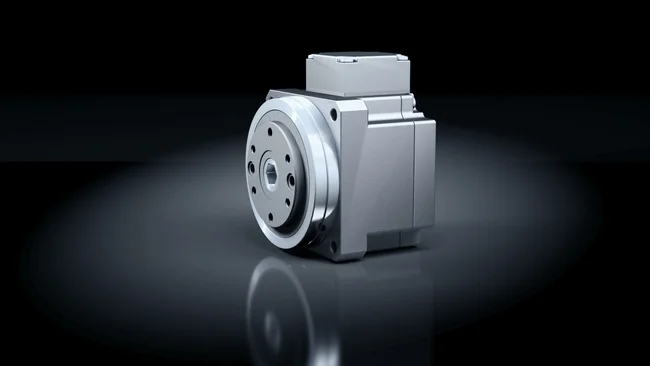

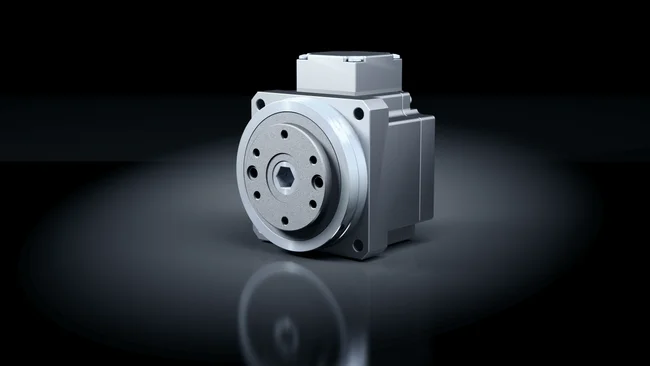

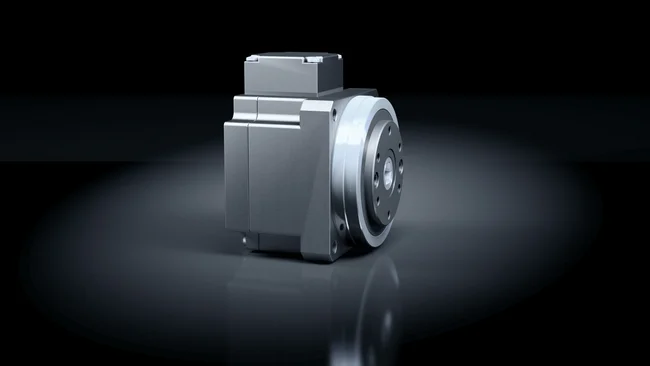

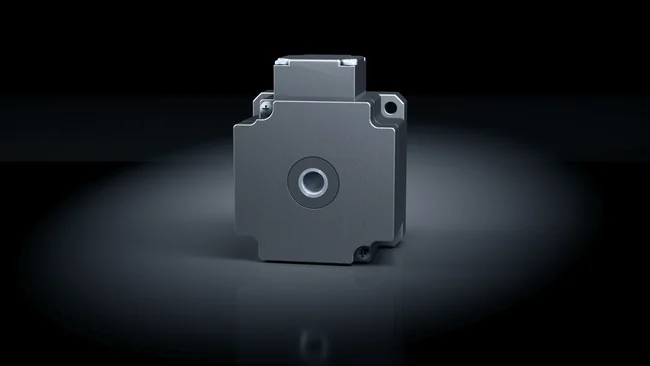

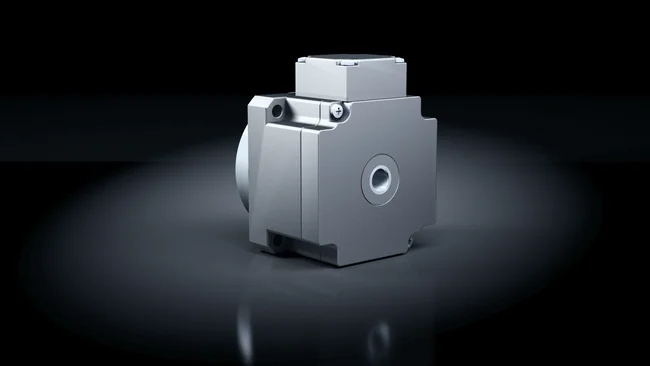

Die Servoantriebe der Baureihe FHA-C Mini bestehen aus einem Synchron-Servomotor sowie einem spielfreien Getriebe mit Abtriebslager. Das kippsteife Abtriebslager ermöglicht die direkte Anbringung hoher Nutzlasten ohne weitere Abstützung und erlaubt so eine kostengünstige und platzsparende Konstruktion trotz geringen Bauraumes. Als Motorfeedbacksystem stehen ein inkrementelles RS-422 oder ein multiturn-absolutes EnDat 2.2/22-System zur Auswahl.
