Harmonic Drive® Getriebe

Harmonic Drive® Getriebe bestehen aus den drei Bauteilen Circular Spline, Flexspline und Wave Generator. Durch die kompakte Bauform ist geringster Platzbedarf sichergestellt. Die Getriebe mit Abtriebslager können zudem hohe Lagerlasten aufnehmen.





Getriebe-Einbausätze

Harmonic Drive® Getriebe-Einbausätze bestehen aus den drei Bauteilen Circular Spline, Flexspline und Wave Generator. Damit bieten sie ein Höchstmaß an Flexibilität bei der konstruktiven Einbindung.

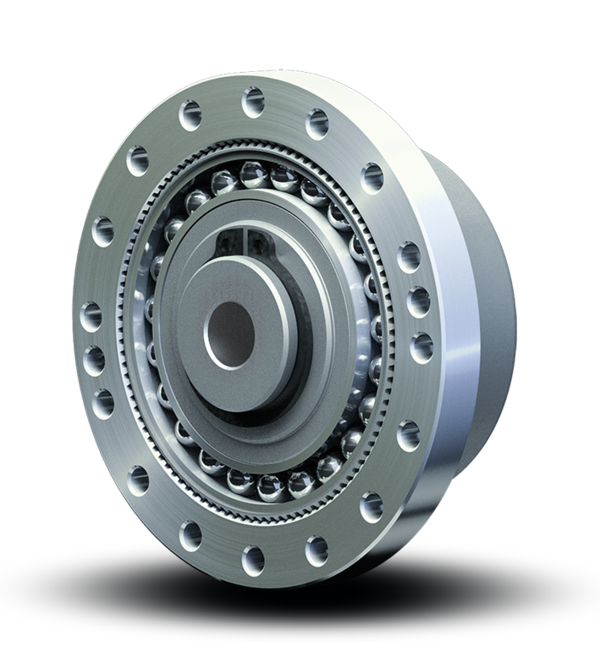

CSG-2A

Höchste Drehmomentkapazität und lebenslange Präzision

  • Max. Drehmoment:
    7 … 6175 Nm
  • Ø Hohlwelle:
    -
  • Baugrößen:
    14 … 65
  • Untersetzung:
    50 … 160
Zum Produkt

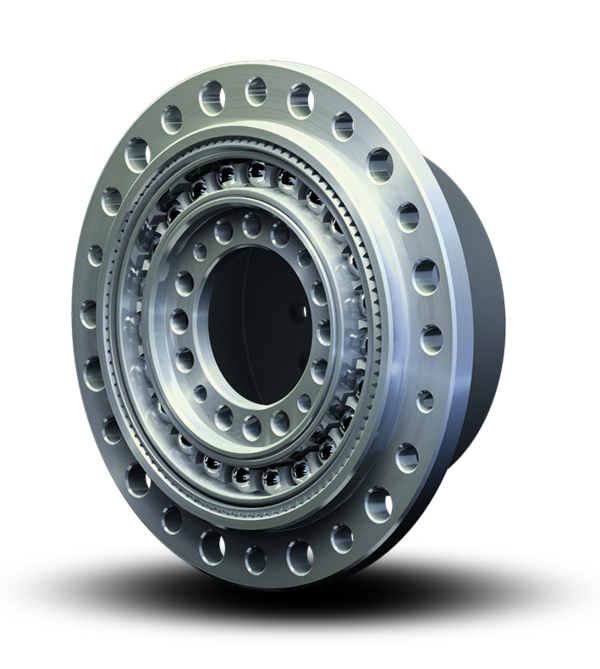

CPL-2A

Das Leichtbau-Getriebe mit großer Hohlwelle

  • Max. Drehmoment:
    9 … 372 Nm
  • Ø Hohlwelle:
    13,5 … 36 mm
  • Baugrößen:
    14 … 32
  • Untersetzung:
    30 … 160
Zum Produkt

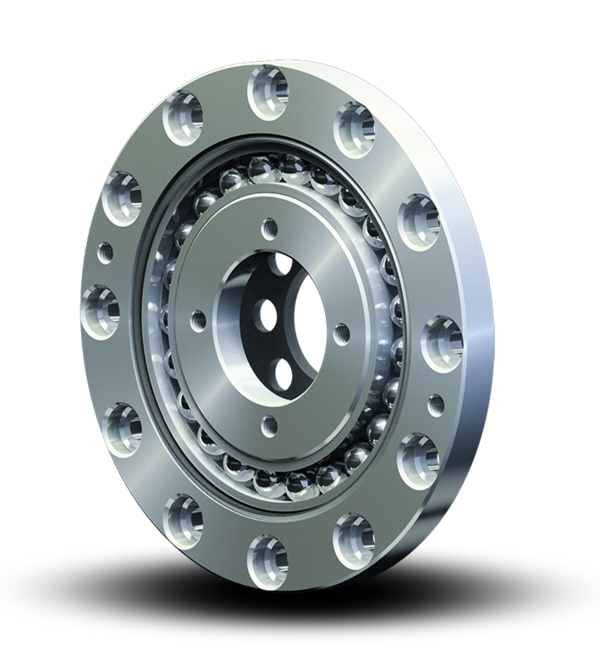

CSD-2A

Kompakt, leicht und präzise

  • Max. Drehmoment:
    12 … 823 Nm
  • Ø Hohlwelle:
    11 … 50 mm
  • Baugrößen:
    14 … 50
  • Untersetzung:
    50 … 160
Zum Produkt

SHG-2A

Höchste Überlastfähigkeit und Lebensdauer

  • Max. Drehmoment:
    7 … 6175 Nm
  • Ø Hohlwelle:
    -
  • Baugrößen:
    14 … 65
  • Untersetzung:
    50 … 160
Zum Produkt

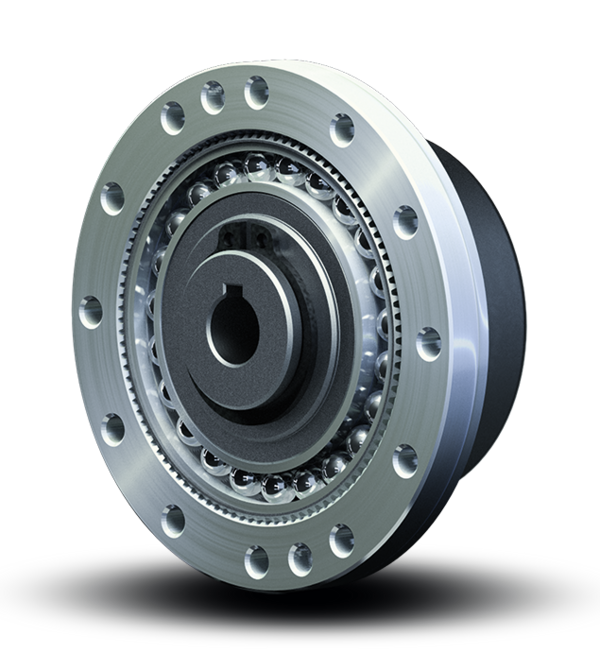

HFUC-2A

Der Pionier mit großer Varianz

  • Max. Drehmoment:
    1,8 … 9180 Nm
  • Ø Hohlwelle:
    8 … 95 mm
  • Baugrößen:
    8 … 100
  • Untersetzung:
    30 … 160
Zum Produkt

CobaltLine-2A

Drehmomentgesteigert für extreme Umgebungsbedingungen

  • Max. Drehmoment:
    23 … 841 Nm
  • Ø Hohlwelle:
    12 … 42 mm
  • Baugrößen:
    14 … 40
  • Untersetzung:
    50 … 160
Zum Produkt

HFUS-2A

Kompakt mit größter Hohlwelle

  • Max. Drehmoment:
    9 … 1840 Nm
  • Ø Hohlwelle:
    12 … 60 mm
  • Baugrößen:
    14 … 58
  • Untersetzung:
    30 … 160
Zum Produkt

Getriebe mit Abtriebslager

Harmonic Drive® Getriebe mit Abtriebslager kombinieren den präzisen Getriebe-Einbausatz mit einem kippsteifen Kreuzrollen- oder Vierpunktlager zur Aufnahme hoher Lasten.

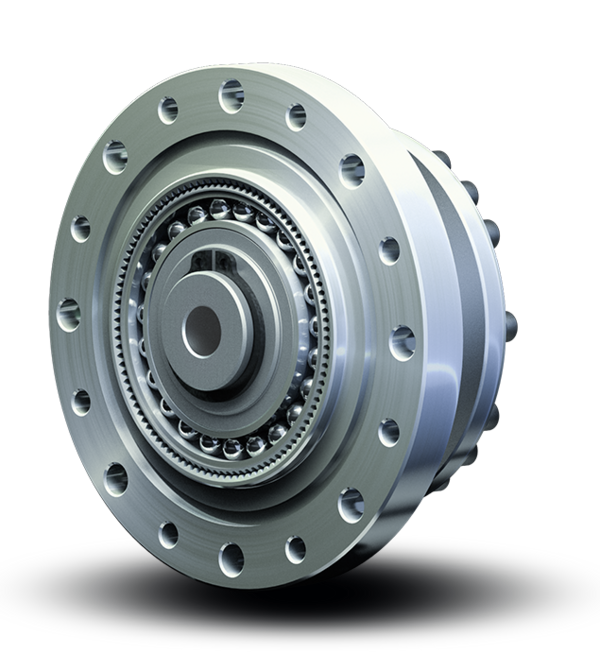

CSG-2UH

Höchste Drehmomentkapazität und lebenslange Präzision

  • Max. Drehmoment:
    7 … 6175 Nm
  • Kippmoment Abtriebslager:
    41 … 1175 Nm
  • Baugrößen:
    14 … 65
  • Untersetzung:
    50 … 160
  • Ø Hohlwelle:
    -
Zum Produkt

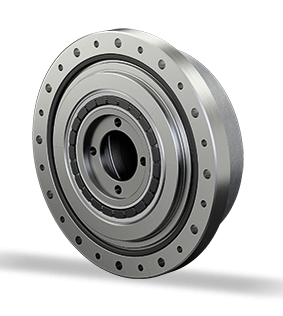

CSF-ULW

Unübertroffen geringes Gewicht kombiniert mit einer kurzen Bauform

  • Max. Drehmoment:
    1,8 … 92 Nm
  • Kippmoment Abtriebslager:
    2,9 … 18,9 Nm
  • Baugrößen:
    8 … 20
  • Untersetzung:
    30 … 160
  • Ø Hohlwelle:
    3 … 19 mm
Zum Produkt

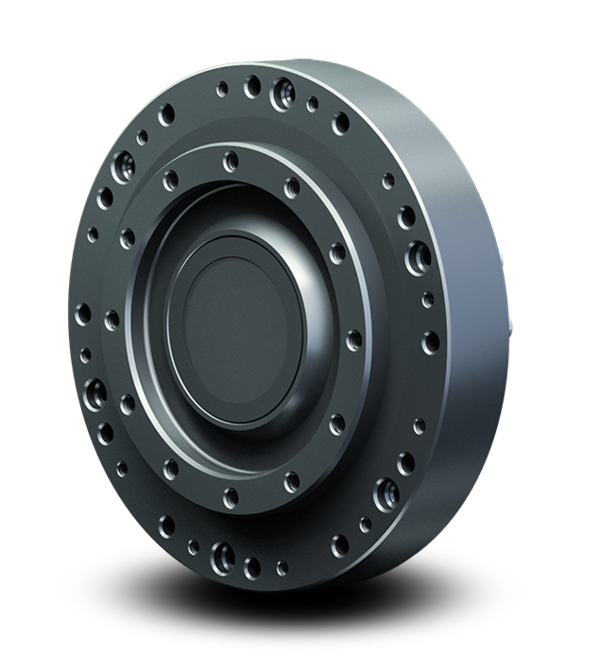

CPU-M

Motoranbaugetriebe mit verstärktem Abtriebslager

  • Max. Drehmoment:
    9 … 1840 Nm
  • Kippmoment Abtriebslager:
    73 … 2222 Nm
  • Baugrößen:
    14 … 58
  • Untersetzung:
    30 … 160
  • Ø Hohlwelle:
    -
Zum Produkt

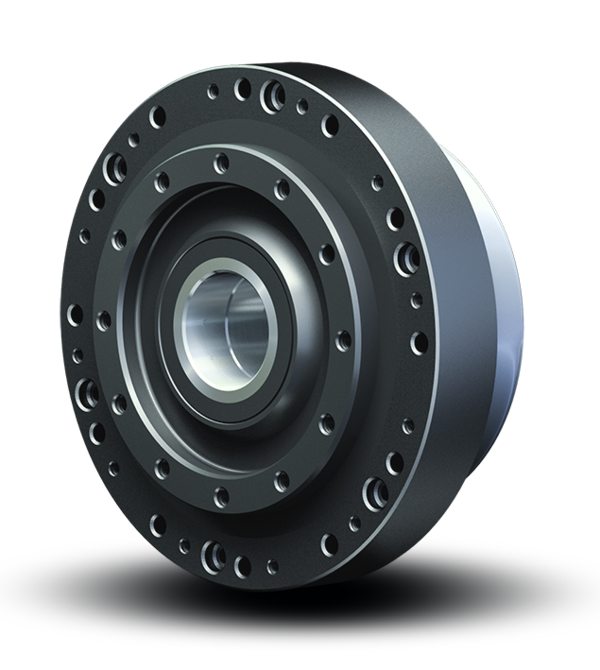

CPU-H

Geschlossenes Hohlwellengetriebe mit verstärktem Abtriebslager

  • Max. Drehmoment:
    9 … 1840 Nm
  • Kippmoment Abtriebslager:
    73 … 2222 Nm
  • Baugrößen:
    14 … 58
  • Untersetzung:
    30 … 160
  • Ø Hohlwelle:
    14 … 70 mm
Zum Produkt

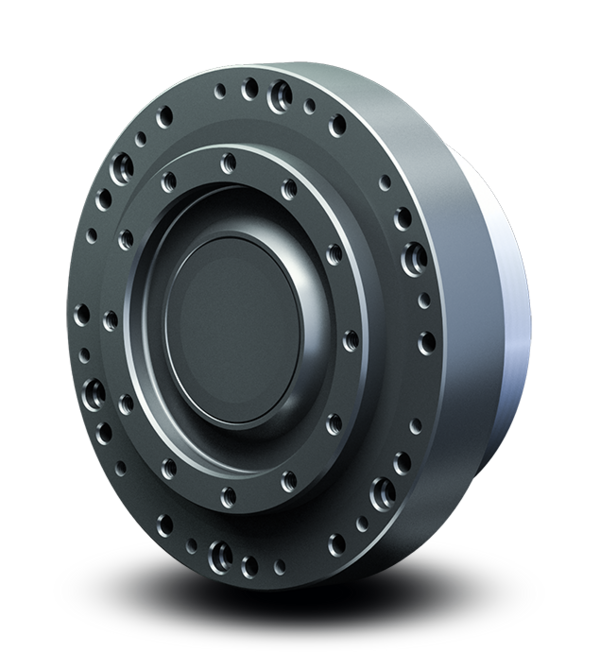

CPU-S

Getriebe mit Eingangswelle und verstärktem Abtriebslager

  • Max. Drehmoment:
    9 … 1840 Nm
  • Kippmoment Abtriebslager:
    73 … 2222 Nm
  • Baugrößen:
    14 … 58
  • Untersetzung:
    30 … 160
  • Ø Hohlwelle:
    -
Zum Produkt

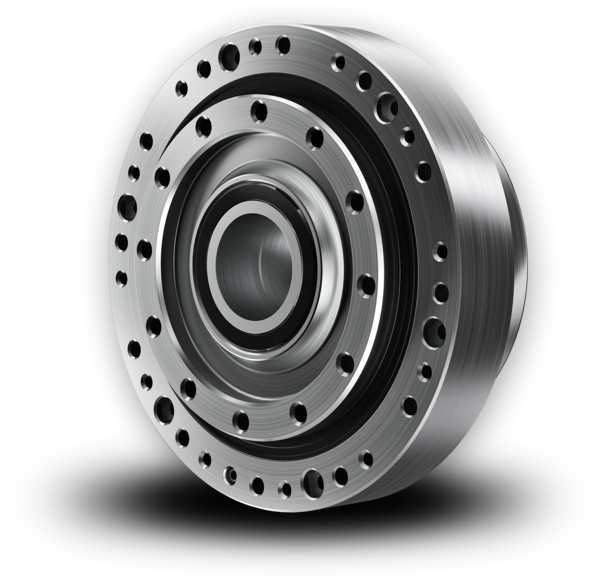

CSG-CPH

Geschlossenes Hohlwellengetriebe mit höchster Drehmomentkapazität und verstärktem Abtriebslager

  • Max. Drehmoment:
    44 ... 841 Nm
  • Kippmoment Abtriebslager:
    114 ... 886 Nm
  • Ø Hohlwelle:
    14 ... 46 mm
  • Baugrößen:
    17 ... 40
  • Untersetzung:
    50 ... 160
Zum Produkt

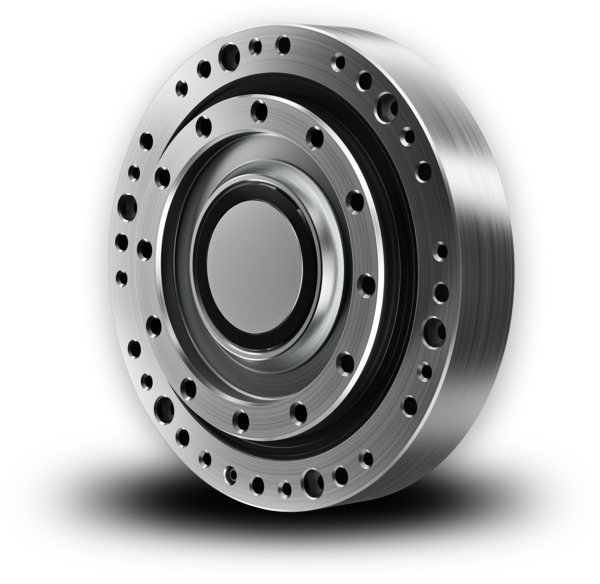

CSG-CPM

Motoranbaugetriebe mit höchster Drehmomentkapazität und verstärktem Abtriebslager

  • Max. Drehmoment:
    44 ... 841 Nm
  • Kippmoment Abtriebslager:
    114 ... 886 Nm
  • Ø Hohlwelle:
    -
  • Baugrößen:
    17 ... 40
  • Untersetzung:
    50 ... 160
Zum Produkt

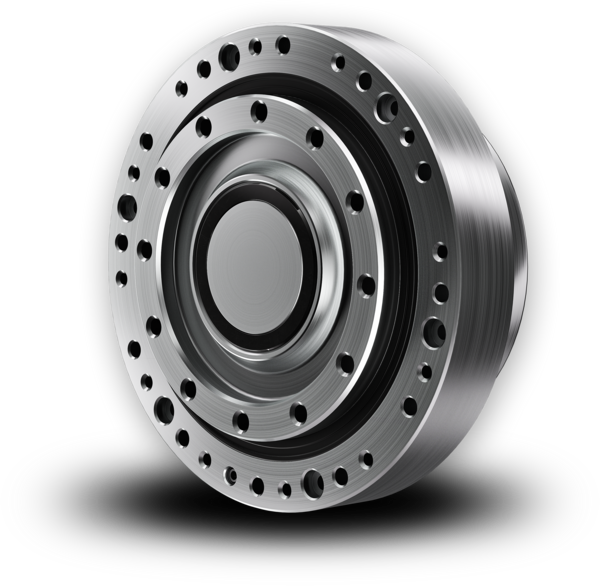

CSG-CPS

Getriebe mit Eingangswelle mit höchster Drehmomentkapazität und verstärktem Abtriebslager

  • Max. Drehmoment:
    44 ... 841 Nm
  • Kippmoment Abtriebslager:
    114 ... 886 Nm
  • Ø Hohlwelle:
    -
  • Baugrößen:
    17 ... 40
  • Untersetzung:
    50 ... 160
Zum Produkt

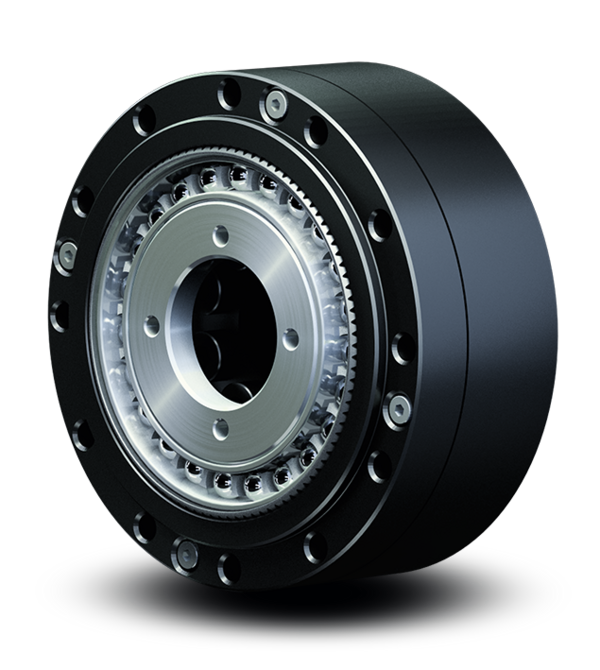

CSD-2UH

Kompaktes und leichtes Motoranbaugetriebe mit kleinem Außendurchmesser

  • Max. Drehmoment:
    12 … 823 Nm
  • Kippmoment Abtriebslager:
    41 … 759 Nm
  • Baugrößen:
    14 … 50
  • Untersetzung:
    50 … 160
  • Ø Hohlwelle:
    -
Zum Produkt

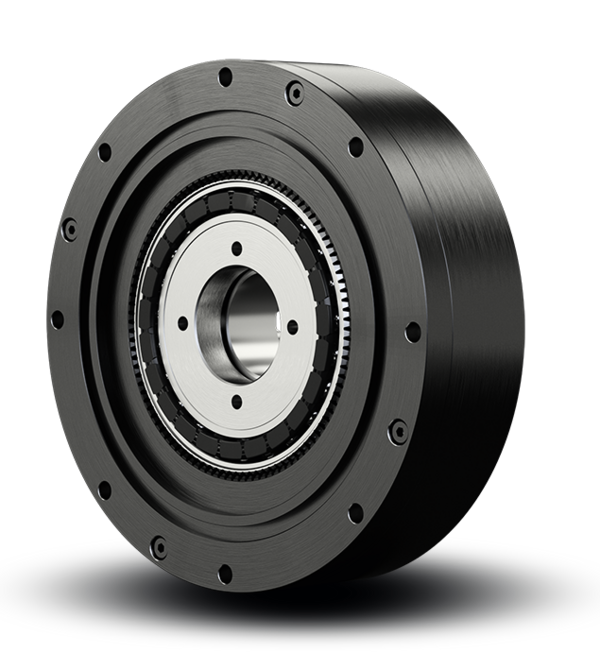

CSD-2UF

Kompaktes und leichtes Hohlwellengetriebe mit höchster Tragfähigkeit

  • Max. Drehmoment:
    12 … 453 Nm
  • Kippmoment Abtriebslager:
    91 … 849 Nm
  • Baugrößen:
    14 … 40
  • Untersetzung:
    50 … 160
  • Ø Hohlwelle:
    9 … 37 mm
Zum Produkt

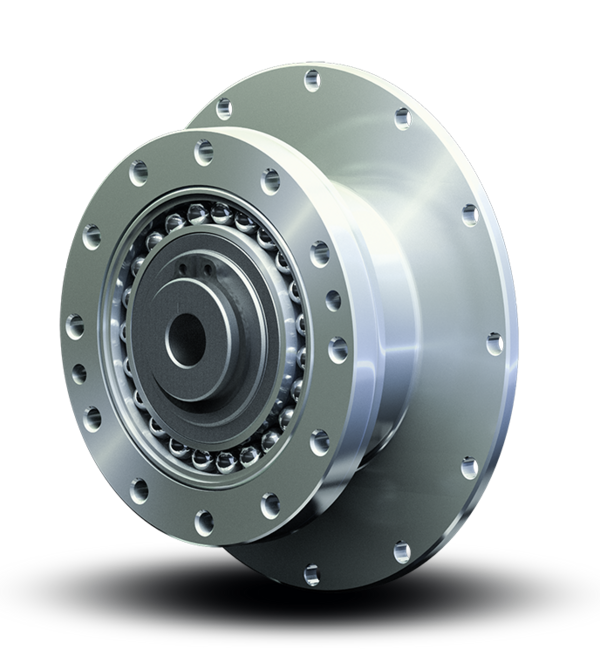

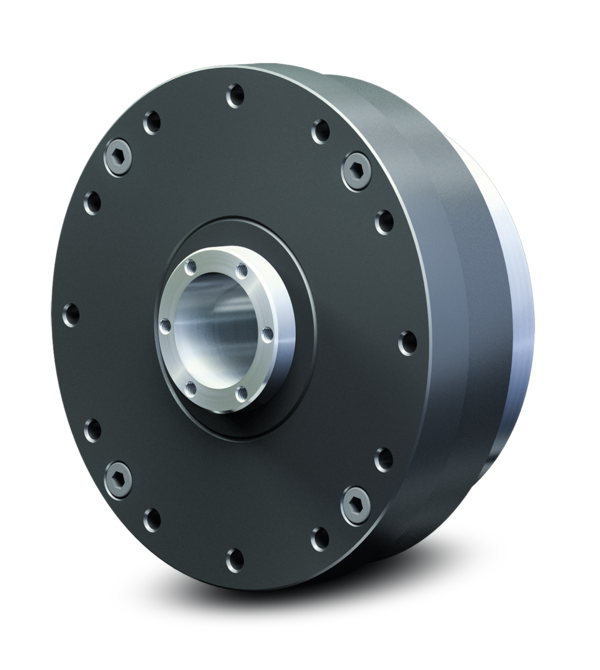

SHG-2UH

Geschlossenes Hohlwellengetriebe mit höchster Drehmomentkapazität

  • Max. Drehmoment:
    7 … 6175 Nm
  • Kippmoment Abtriebslager:
    74 … 2740 Nm
  • Baugrößen:
    14 … 65
  • Untersetzung:
    50 … 160
  • Ø Hohlwelle:
    14 … 80 mm
Zum Produkt

SHG-2SH

Hohlwellengetriebe ohne Eingangslagerung mit höchster Drehmomentkapazität

  • Max. Drehmoment:
    7 … 6175 Nm
  • Kippmoment Abtriebslager:
    74 … 2740 Nm
  • Baugrößen:
    14 … 65
  • Untersetzung:
    50 … 160
  • Ø Hohlwelle:
    14 … 80 mm
Zum Produkt

SHG-2SO

Motoranbaugetriebe mit höchster Drehmomentkapazität

  • Max. Drehmoment:
    7 … 6175 Nm
  • Kippmoment Abtriebslager:
    74 … 2740 Nm
  • Baugrößen:
    14 … 65
  • Untersetzung:
    50 … 160
  • Ø Hohlwelle:
    -
Zum Produkt

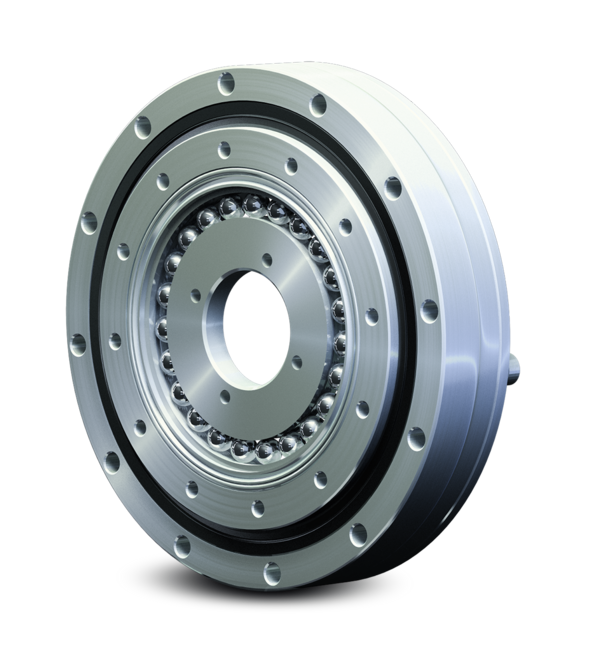

SHD-2SH

Leichtes und kurzbauendes Hohlwellengetriebe

  • Max. Drehmoment:
    12 … 453 Nm
  • Kippmoment Abtriebslager:
    37 … 424 Nm
  • Baugrößen:
    14 … 40
  • Untersetzung:
    50 … 160
  • Ø Hohlwelle:
    11 … 40 mm
Zum Produkt

CSF Mini

Präzisionsgetriebe für den Bereich kleiner Drehmomente

  • Max. Drehmoment:
    0,1 … 28 Nm
  • Kippmoment Abtriebslager:
    0,3 … 13,2 Nm
  • Baugrößen:
    3 … 14
  • Untersetzung:
    30 … 100
  • Ø Hohlwelle:
    -
Zum Produkt

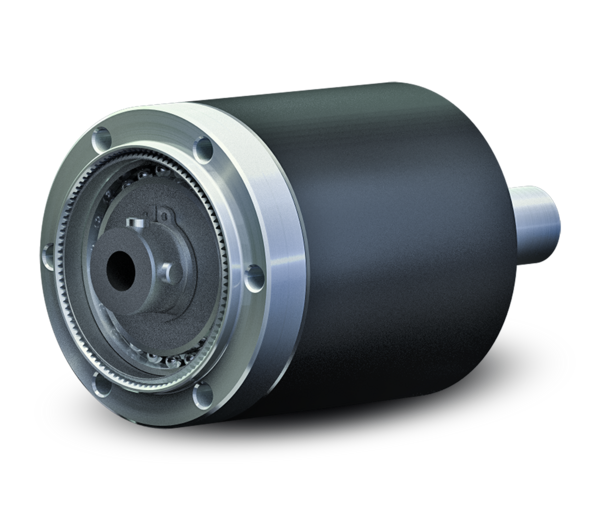

PMG

Präzisionsgetriebe für kleine Drehmomente

  • Max. Drehmoment:
    0,3 … 14,7 Nm
  • Kippmoment Abtriebslager:
    -
  • Baugrößen:
    5 … 14
  • Untersetzung:
    50 … 110
  • Ø Hohlwelle:
    -
Zum Produkt

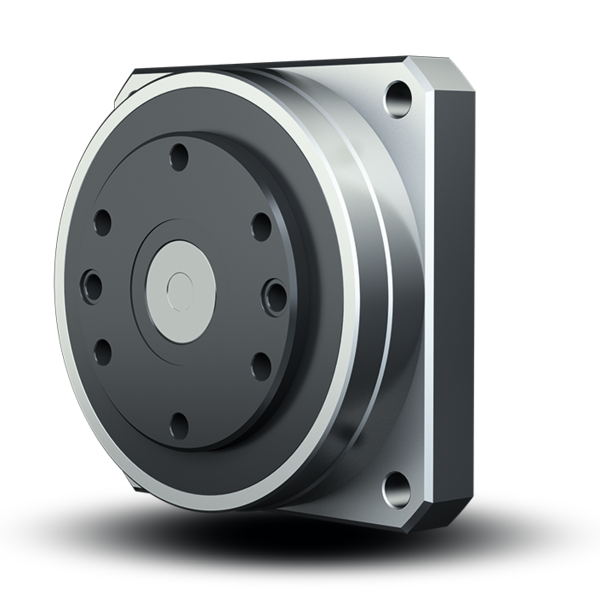

CSF-2UP

Kurzbauendes Motoranbaugetriebe mit kippsteifem Abtriebslager

  • Max. Drehmoment:
    1,8 … 28 Nm
  • Untersetzung:
    30 … 100
  • Baugrößen:
    8 … 14
  • Kippmoment Abtriebslager:
    15 … 75 Nm
  • Ø Hohlwelle:
    -
Zum Produkt

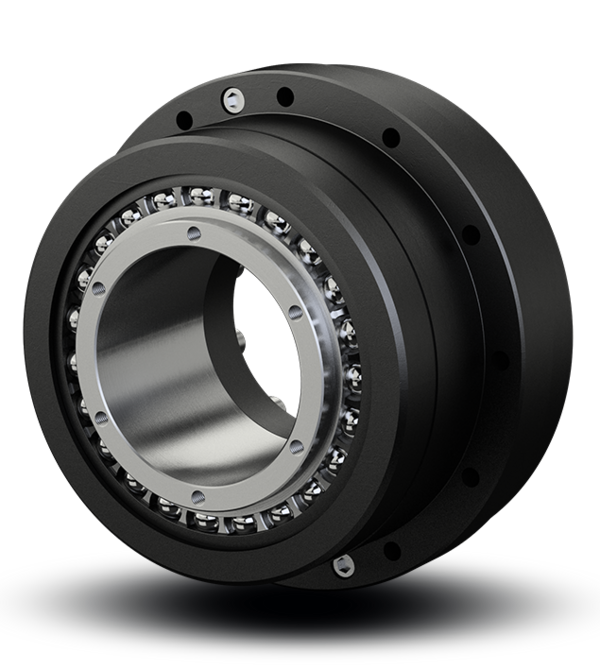

FBS-2UH

Größte Hohlwelle bei kleinstem Außendurchmesser

  • Max. Drehmoment:
    25 … 106 Nm
  • Kippmoment Abtriebslager:
    93 … 129 Nm
  • Baugrößen:
    25 32
  • Untersetzung:
    30 … 100
  • Ø Hohlwelle:
    41 … 55,1 mm
Zum Produkt

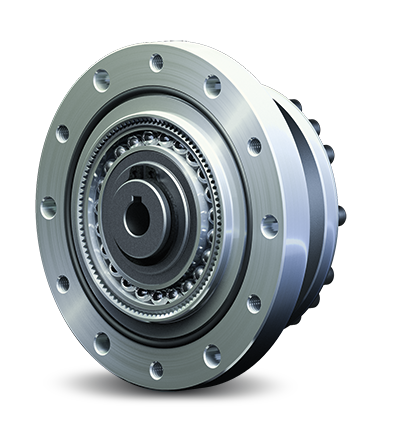

HFUC-2UH

Standardbaureihe in einer Vielzahl von Baugrößen

  • Max. Drehmoment:
    9 … 6840 Nm
  • Kippmoment Abtriebslager:
    41 … 4210 Nm
  • Baugrößen:
    14 … 90
  • Untersetzung:
    30 … 160
  • Ø Hohlwelle:
    12 … 84 mm
Zum Produkt

CobaltLine-2UH

Drehmomentgesteigert mit erweitertem Temperaturbereich

  • Max. Drehmoment:
    23 … 841 Nm
  • Kippmoment Abtriebslager:
    41 … 450 Nm
  • Baugrößen:
    14 … 40
  • Untersetzung:
    50 … 160
  • Ø Hohlwelle:
    12 … 42 mm
Zum Produkt

CobaltLine-CP

Drehmomentgesteigert mit verstärktem Abtriebslager

  • Max. Drehmoment:
    23 … 841 Nm
  • Kippmoment Abtriebslager:
    73 … 886 Nm
  • Baugrößen:
    14 … 40
  • Untersetzung:
    50 … 160
  • Ø Hohlwelle:
    14 … 46 mm
Zum Produkt

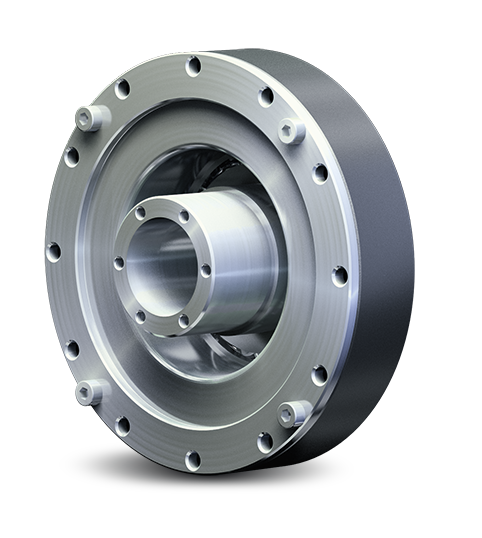

HFUS-2UH/2SO/2SH

Flexible Antriebskonfiguration und verstärktes Abtriebslager

  • Max. Drehmoment:
    9 … 1840 Nm
  • Kippmoment Abtriebslager:
    74 … 2180 Nm
  • Baugrößen:
    14 … 58
  • Untersetzung:
    30 … 160
  • Ø Hohlwelle:
    14 … 70 mm
Zum Produkt
