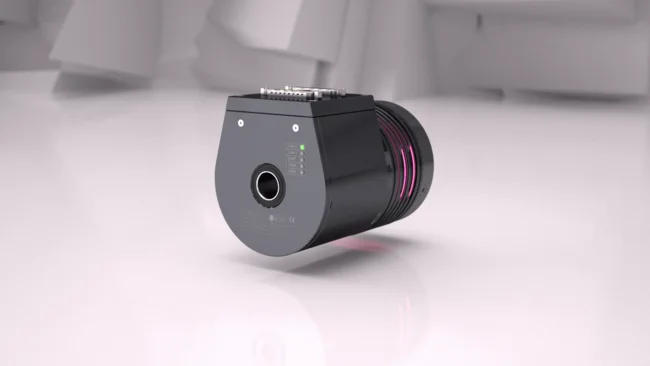

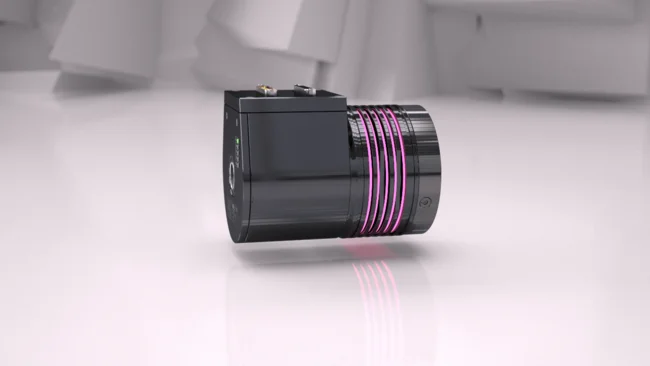

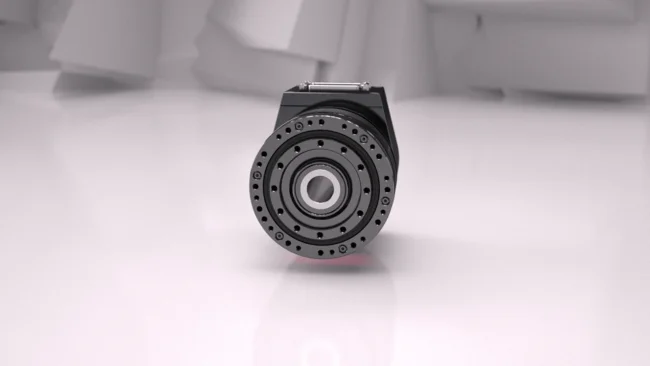

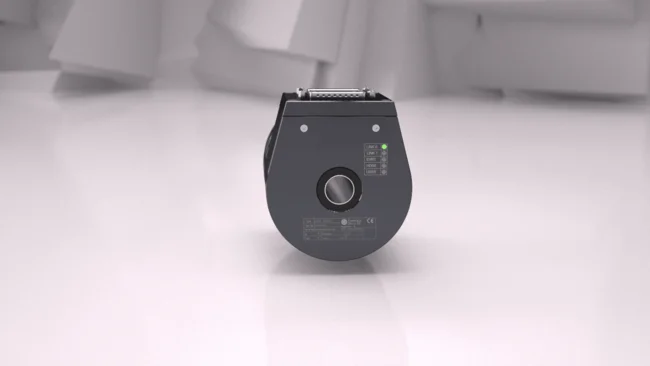

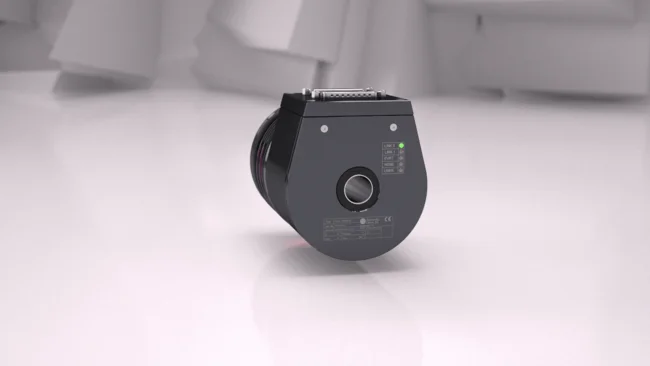

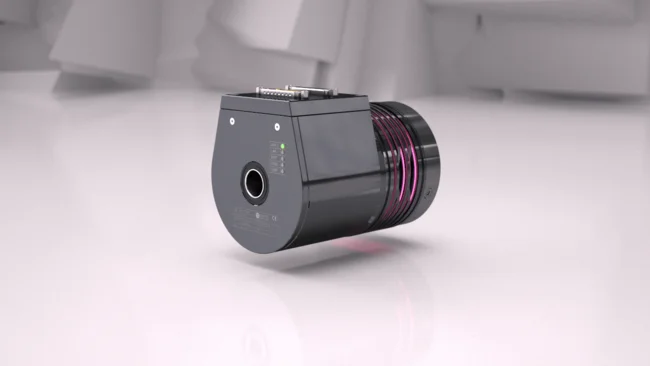

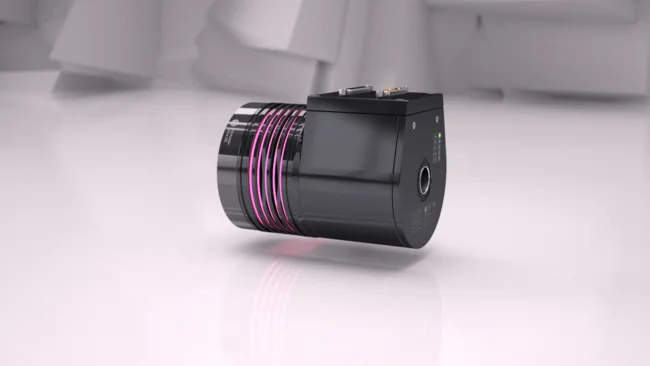

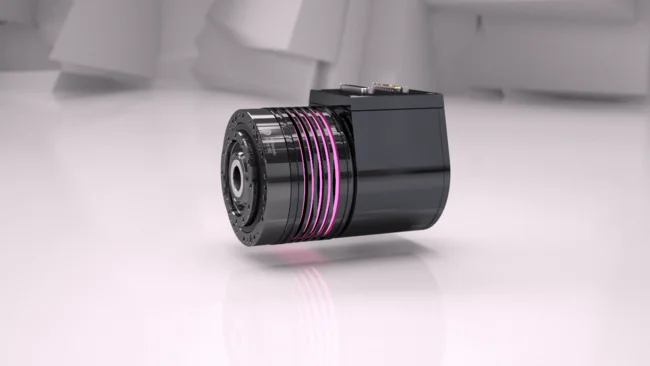

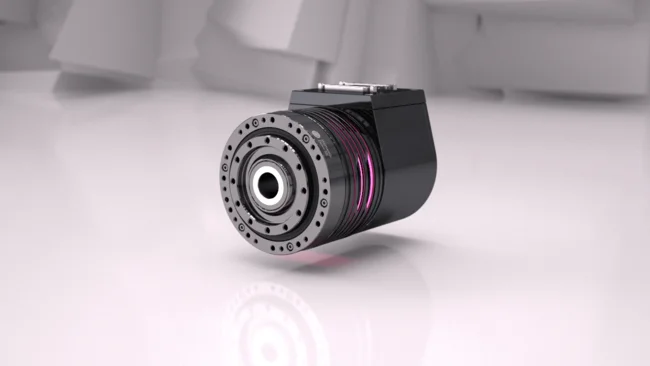

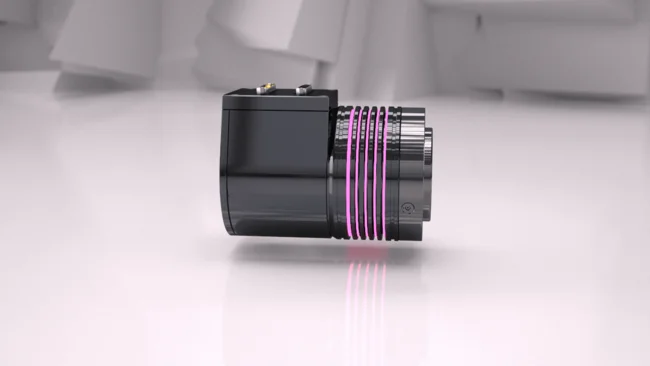

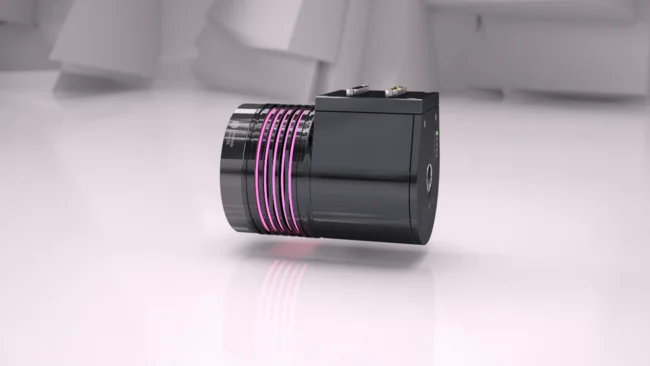

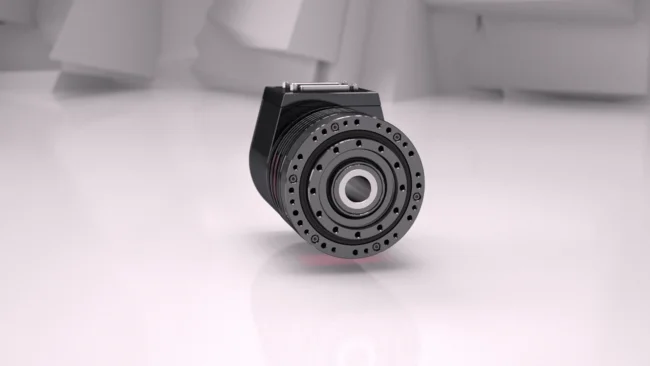

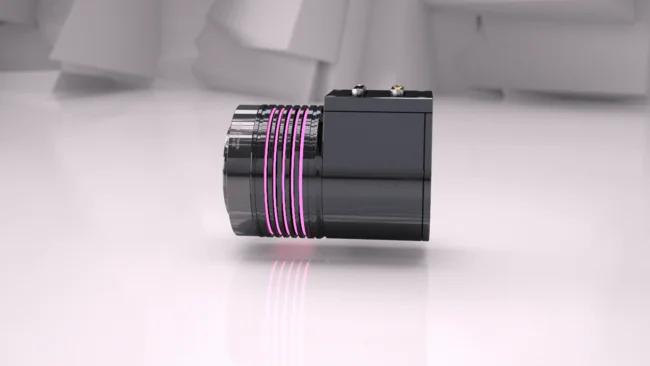

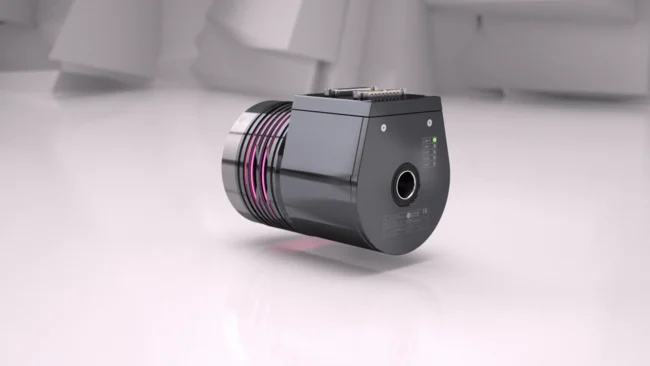

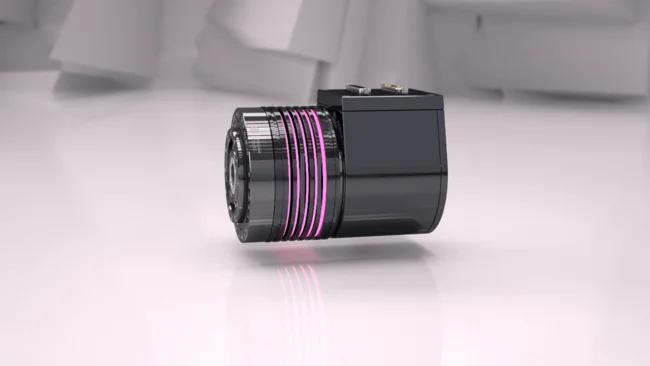

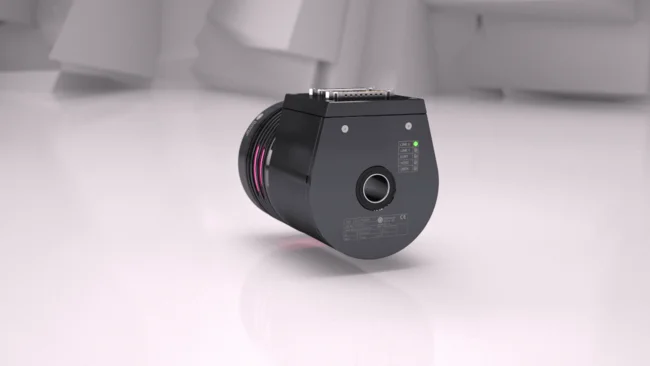

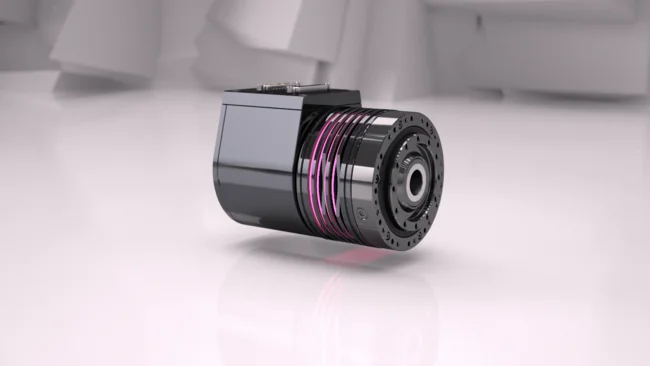

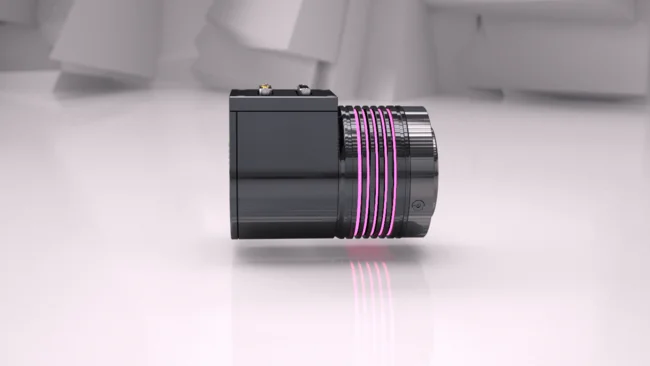

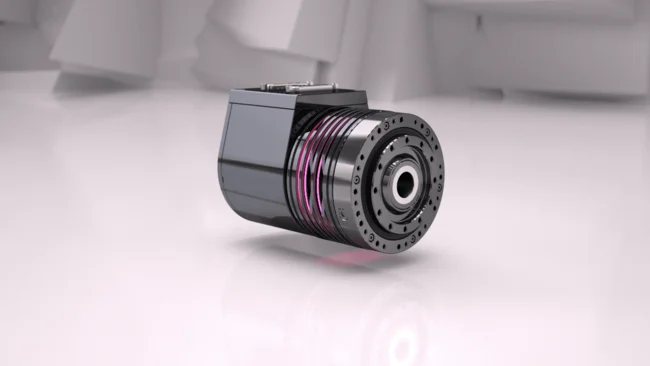

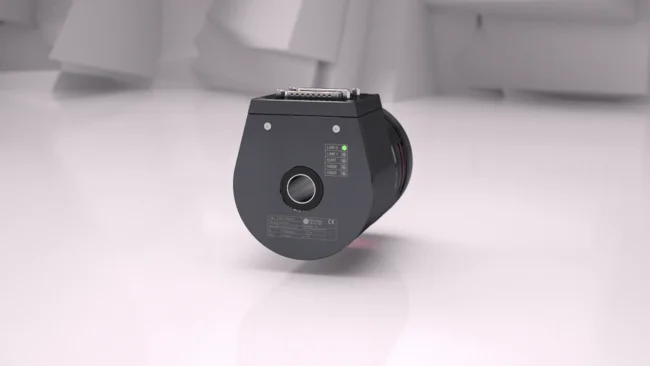

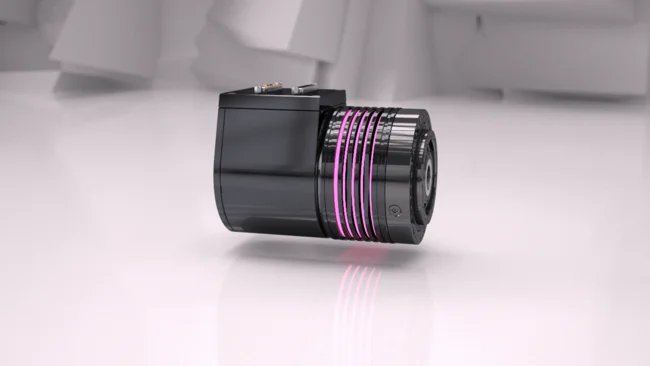

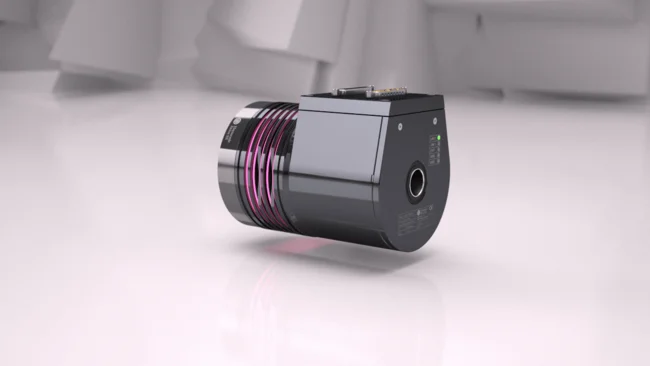

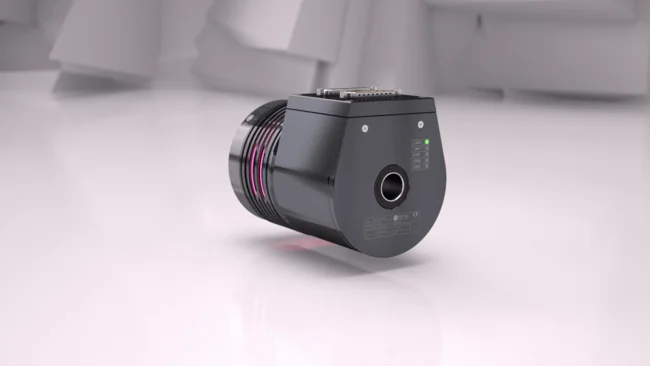

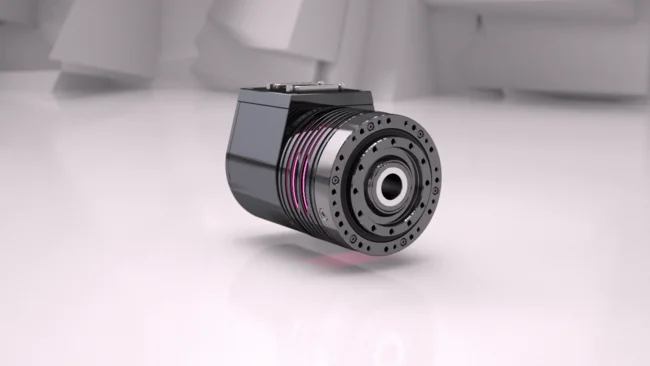

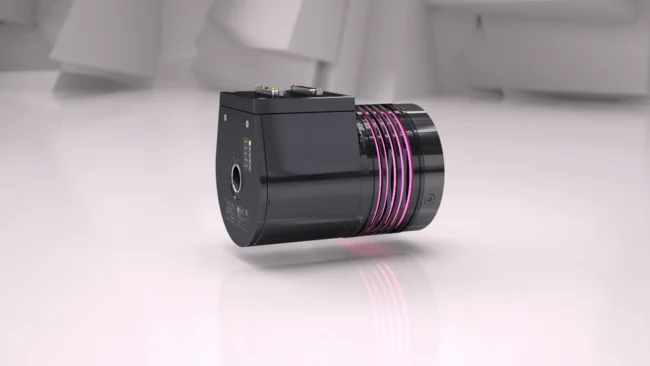

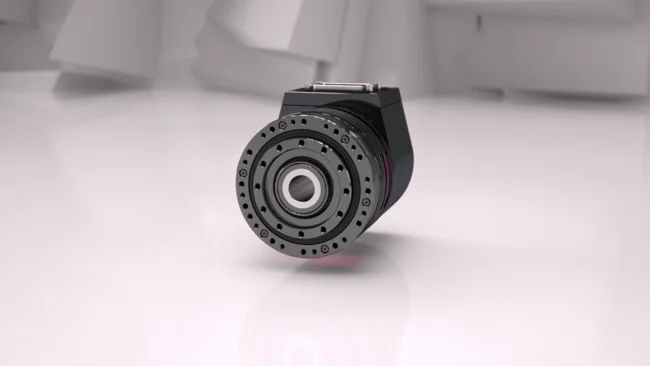

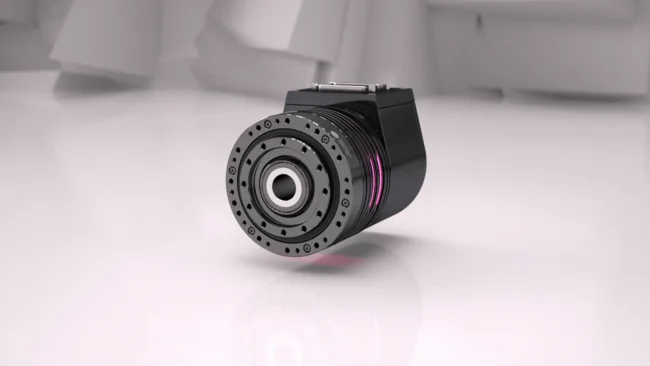

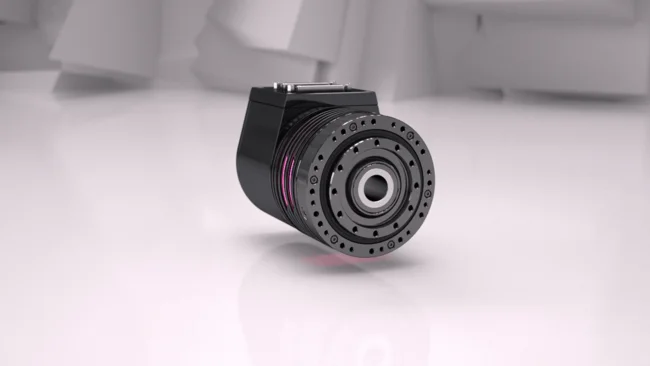

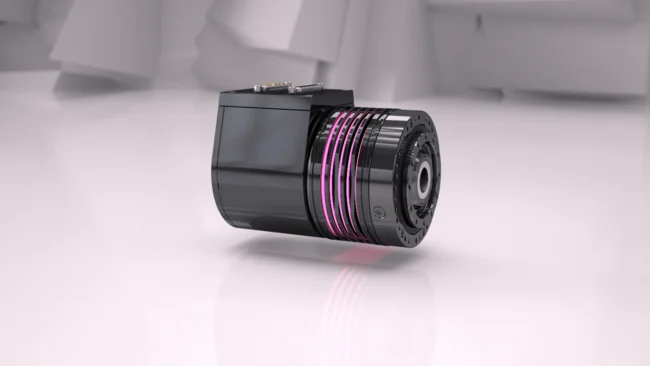

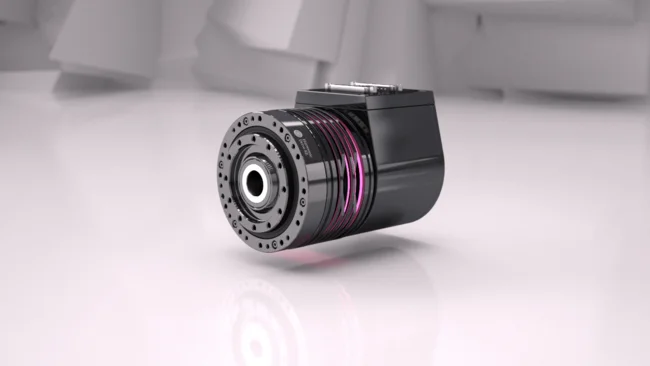

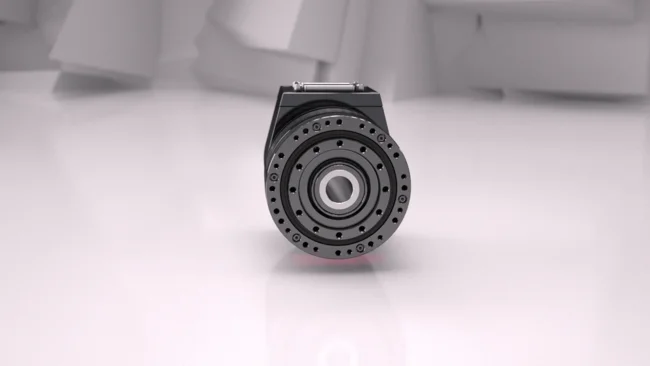

Klicken und ziehen für 360°-Ansicht Wischen

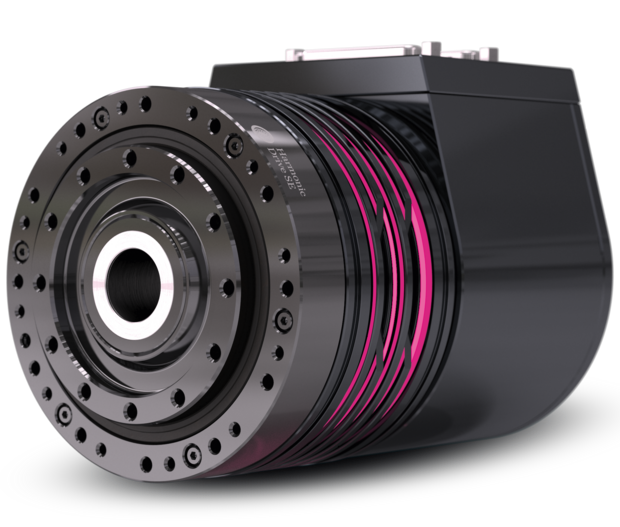

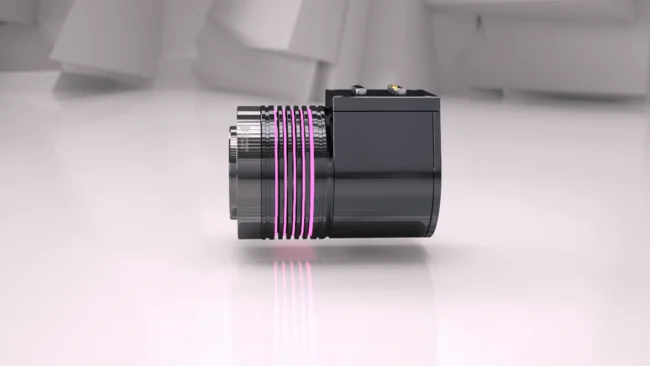

Servoantriebe mit Hohlwelle

IHD

Smart, kompakt & hochintegriert

Max. Drehmoment:

44 ... 229 Nm
Max. Drehzahl:

35 ... 120 min^-1
Kippmoment Abtriebslager:

114 … 254 Nm
Baugrößen:

17 … 25
Untersetzung:

50 … 160
Ø Hohlwelle:

18 ... 25 mm

Downloads

Smart, kompakt & hochintegriert

Plug and Play Lösung via Software: Das neue Smart-System IHD von Harmonic Drive® bringt 50 Jahre Erfahrung mit präzisen Getrieben und modernste Motor- und Antriebstechnik zusammen. Erleben Sie Innovation mit unserer hochintegrierten Antriebslösung, ganz ohne Schaltschrank.

Integration leichtgemacht

Hochkompakt und hochintegriert: Das IHD-System umfasst ein spielfreies Getriebe, einen hochentwickelten Servomotor, ein duales Motorfeedbacksystem zur Positionsmessung von Antriebs- und Abtriebsseite und einen leistungsfähigen Motion Controller in einer fertigen Antriebslösung. Unterstützt wird die einfache Integration in Ihre Applikation nicht nur durch die zentrale Hohlwelle des Antriebs, die für das Durchführen unterschiedlichster Medien prädestiniert ist, sondern auch durch unsere eigens entwickelte, anwenderfreundliche Software-Lösung zur einfachen Inbetriebnahme – Plug and Play mit nur einem Kabel für Kommunikation und Spannungsversorgung.

Kompatibel und vorausschauend

Dank thermischer Optimierung seines Designs erfüllt das IHD-System alle Voraussetzungen für Hochleistungsanwendungen im Bereich stationärer und mobiler Antriebstechnik. Hierfür wurden erweiterte Simulations-Tools zur thermischen Bewertung des Systems entwickelt. Das IHD-System verfügt über einen Applikationsprozessor für zukünftige smarte Anwendungen wie Condition Monitoring und kann als separate Plattform für kundenspezifische Applikationsprogrammierungen genutzt werden. Das System arbeitet mit DC-Spannungen von 24 V oder 48V. Die Kommunikation mit der Maschinensteuerung ist via CANopen, Ethernet und EtherCAT möglich.
