Réducteurs planétaires Harmonic

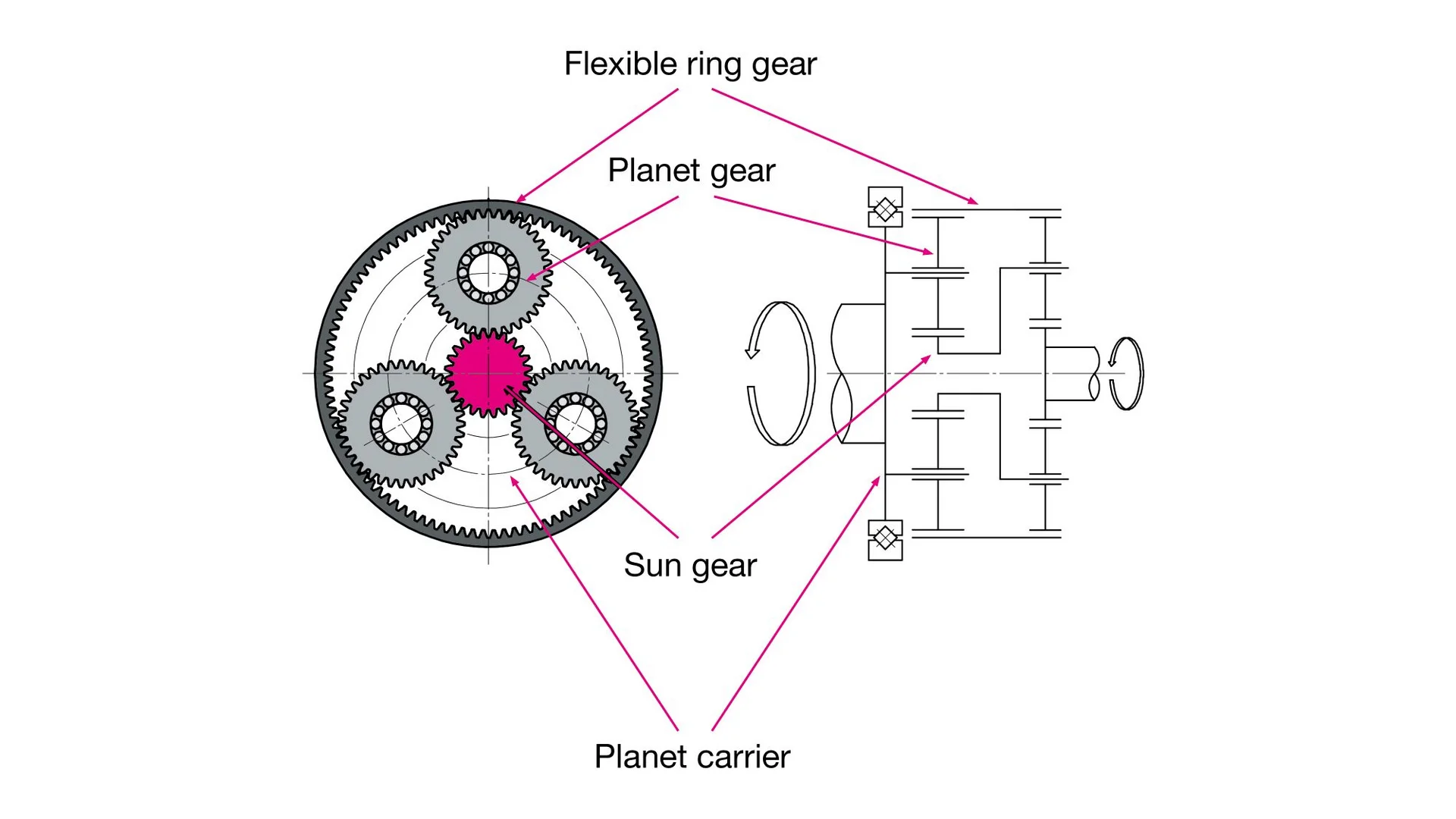

Des réducteurs planétaires comprennent plusieurs roues dentées placées autour d’une roue dentée centrale. Et comme ce positionnement rappelle celui des planètes tournant autour du soleil, la roue centrale est aussi appelée soleil et les roues dentées, satellites. Le bord extérieur du réducteur est formé par la couronne à denture intérieure. Le soleil est entraîné par un moteur et transmet son mouvement aux satellites qui se déplacent sur la couronne extérieure et tournent de manière homogène autour du soleil.

Le marché exige également des réducteurs pour les hautes vitesses ou des faibles rapports de réductions avec une haute précision. Les réducteurs planétaires Harmonic répondent à ce besoin. Le montage direct du servomoteur est facilité avec une liaison moteur directe, avec une frette et une flasque entre le réducteur et le moteur.

Jeu inférieur à un arc seconde

L’emploi d’une couronne déformable spécifique permet d’obtenir un jeu inférieur à un arc minute sans utilisation d’un mécanisme externe de rattrapage de jeu.

Pas de dégradation du jeu


L’emploi d’une couronne déformable spécifique a démontré par des tests et dans la pratique que le jeu ne se dégrade pas et reste constant sur toute la durée de vie du produit.

Répétabilité inférieure à 20 arc secondes

La précision de fabrication des composants et la couronne déformable permettent d’atteindre une répétabilité d’environ ±20 arc secondes.
